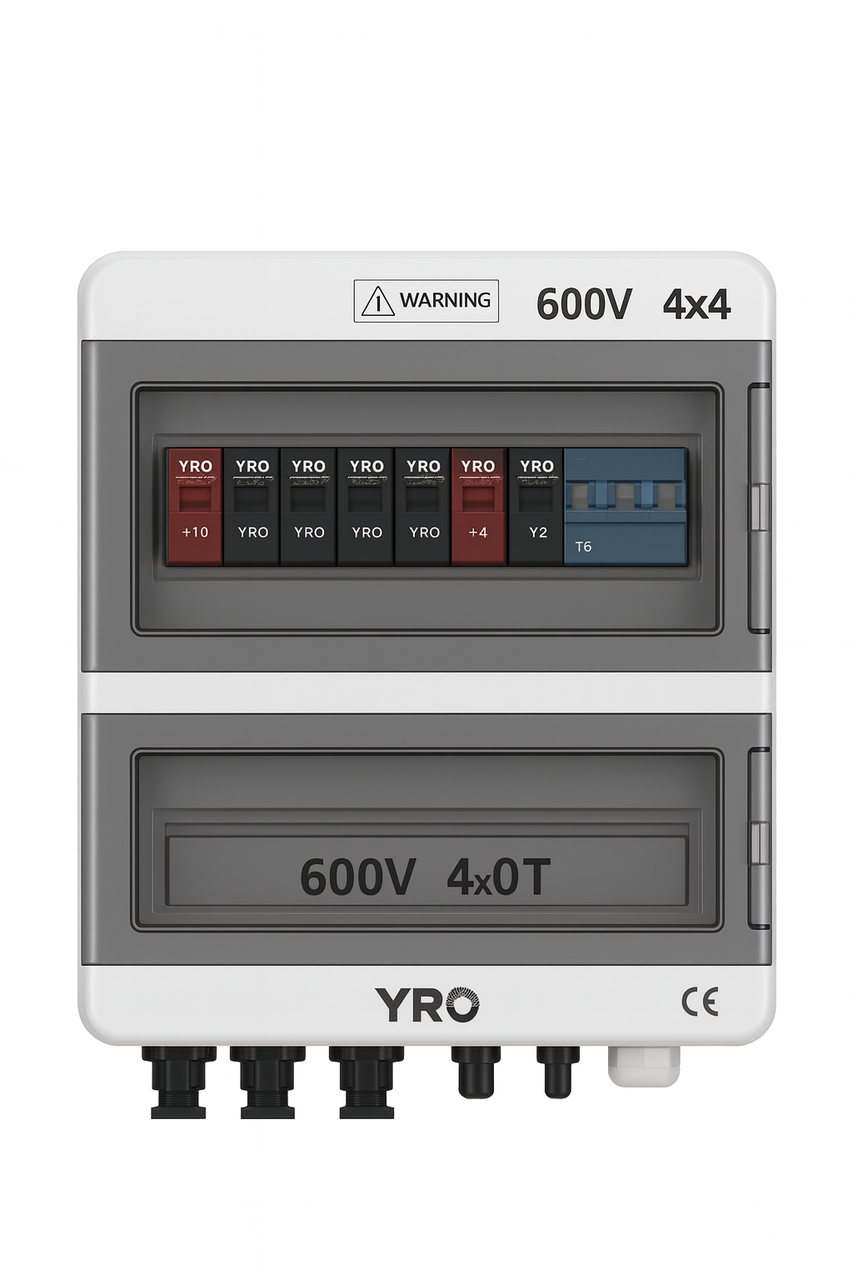

Щиток захисту для сонячних станцій YRO YRPVB-4/4CB PV Combiner Box 600V
7 500 ₴
- Готово до відправки
- +380 (97) 741-11-56Менеджер
Сонячна з’єднувальна коробка (PV Combiner Box) моделі YRO YRPVB-4/4CB, яка використовується у фотоелектричних (сонячних) системах для з’єднання кількох стрінгів (ланцюгів) сонячних панелей в один спільний вихід перед інвертором.
🔧 Призначення:
Пристрій призначений для:
-
безпечного паралельного з’єднання до 4 стрінгів сонячних панелей;
-
захисту системи від короткого замикання, перевантаження та перенапруг;
-
спрощення монтажу, обслуговування та оптимізації роботи сонячної станції.
⚙️ Технічні характеристики
-
Модель: YRPVB-4/4CB
-
Номінальна напруга: 600 В DC
-
Номінальний струм: 32 А
-
Кількість входів: 4 стрінги
-
Кількість виходів: 4
-
Робоча температура: від –25 °C до +60 °C
-
Ступінь захисту: IP65 — пиловологозахищений корпус, придатний для зовнішнього монтажу
-
Матеріал корпусу: полікарбонат (Polycarbonate/HA)
-
Захист:
-
DC SPD — пристрій захисту від перенапруг 2P 20–40 kA 600 V DC
-
DC Fuse — плавкий запобіжник 15 A 1000 V DC (10×38 мм)
-
DC MCB — автоматичний вимикач постійного струму 2P 32 A 600 V DC
-
⚡ Функції та переваги:
-
Захист від перевантаження, короткого замикання та імпульсних перенапруг.
-
Високовольтний блискавкозахист (SPD) для безпеки обладнання.
-
Корпус із захистом IP65 — водо- та пилонепроникний, стійкий до УФ-випромінювання.
-
Просте підключення через MC4-конектори.
-
Вентиляційний клапан (Vent valve) для балансування тиску всередині корпусу.
-
Зручний монтаж і обслуговування, компактний дизайн.
🔌 Схема підключення:
-
Входи: 4 пари MC4 («+» та «–») від сонячних панелей.
-
Виходи: до інвертора через автомат постійного струму (DC MCB).
-
Заземлення: окремий вивід Ground Wire для підключення захисного провідника.
| Основні атрибути | |
|---|---|
| Виробник | YRO |
| Країна виробник | Китай |
