Щиток захисту для сонячних станцій YRO YRPVB-2/1CB PV Combiner Box 600V

Інструкція та технічна специфікація до сонячного (фотовольтаїчного) комбінаторного боксу — YRO YRPVB-2/1CB PV Combiner Box.

🧩 Що це таке

PV Combiner Box (сонячний комбінаторний бокс) — це пристрій, який використовується у системах з сонячними панелями (як у мережевих, так і автономних).

Його завдання — об’єднати кілька сонячних стрінгів (ланцюгів панелей) у один вихід до інвертора, одночасно забезпечуючи захист від перевантажень, коротких замикань і блискавки.

⚙️ Основні частини та елементи (Wiring Method)

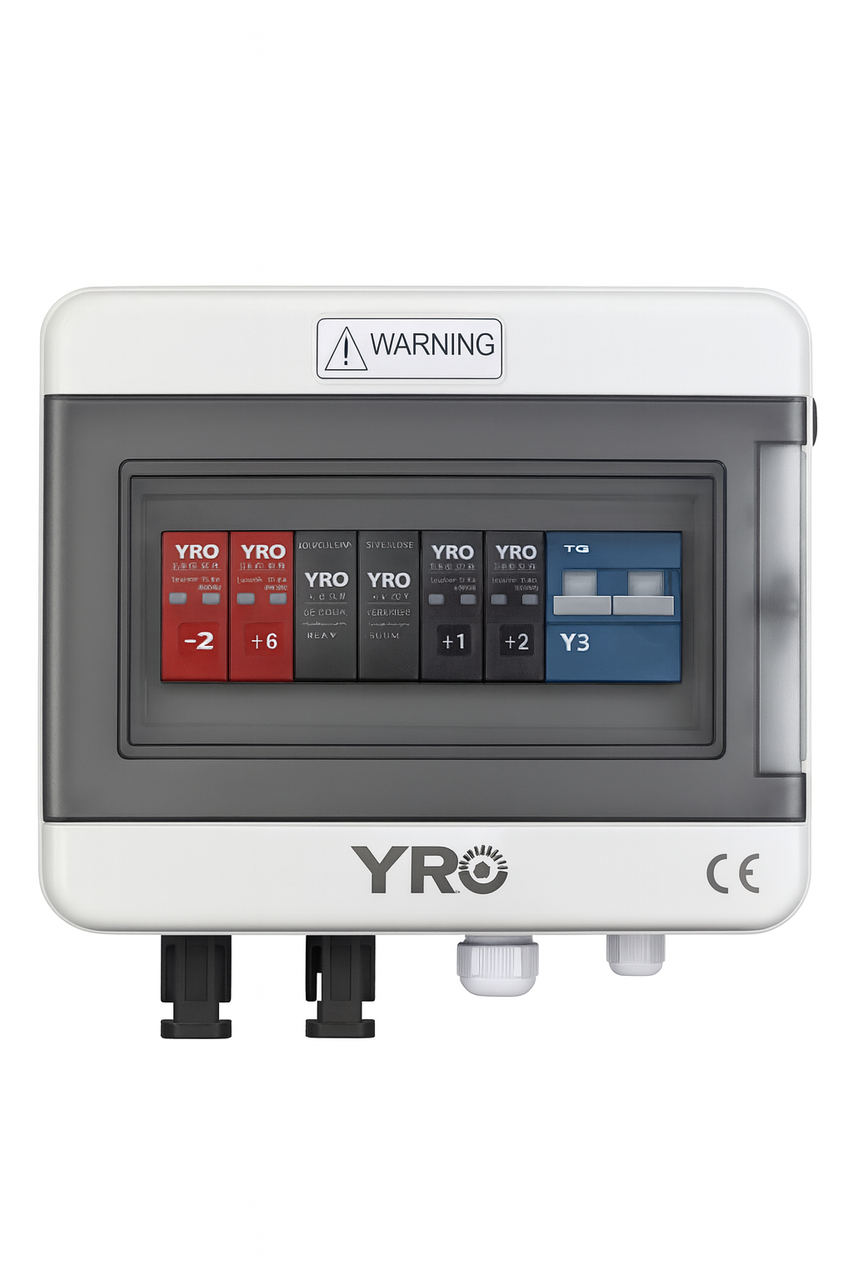

На схемі видно такі компоненти:

• DC Fuse (запобіжник) — захищає систему від перевантаження струмом.

• DC SPD (розрядник, або Surge Protective Device) — захист від імпульсів напруги (наприклад, блискавки).

• DC MCB (автоматичний вимикач постійного струму) — відключає лінію при короткому замиканні.

• MC4 конектори — стандартні сонячні роз’єми для підключення стрінгів.

• Vent valve (вентиляційний клапан) — для вирівнювання тиску і запобігання конденсату.

• Ground wire (заземлення) — для безпеки і відведення струму блискавки.

⚡ Принцип роботи

1. Сонячні панелі (2 стрінги) підключаються до входів MC4 (Input).

2. Струм проходить через запобіжники, SPD і MCB, які забезпечують захист.

3. Потім вихід (Output) подається на інвертор, який перетворює постійний струм у змінний.

🛡️ Основні функції (FEATURES)

1. Підходить для мережевих і автономних PV-систем.

2. Має захист від короткого замикання і перенапруги (SPD).

3. Захищає обладнання від перевищення напруги та струму.

4. Оптимізує систему, зменшує кількість з’єднань між панелями та інвертором.

5. IP65 — пилонепроникний і водозахищений корпус.

6. Працює в діапазоні температур від -25°C до +60°C.

7. Простий у монтажі та обслуговуванні.

📋 Технічні характеристики (Technical Specification)

Параметр Значення

Тип YRPVB-2/1CB

Номінальна напруга 600 V DC

Номінальний струм 32 A

Кількість входів (стрінгів) 2

Кількість виходів 1

Діапазон температур -25°C ~ +60°C

Клас захисту IP65

Матеріал корпусу Полікарбонат (HA)

SPD 2P, 20–40 kA, 600 VDC

DC Fuse 15A, 1000VDC, 10×38 мм

DC MCB 2P, 32A, 600VDC

🧰 Інструкції з підключення (Instruction)

1. Вхід (Box Input)

• Підключити сонячні панелі:

• «–» до синьої зони,

• «+» до червоної зони (див. схему).

• Перевірити, щоб усі з’єднання були надійно затягнуті.

2. Вихід (Box Output)

• Підключити кабелі до автоматів DC та заземлення.

• Забезпечити правильне підключення до інвертора.

3. Увага

• Підключення виконувати лише при відключеній напрузі.

• Монтаж повинен проводити кваліфікований електрик.

• Уникати легкозаймистих речовин поблизу.

🧾 Гарантія

• Гарантія — 2 роки, але витратні матеріали (запобіжники тощо) не покриваються.
