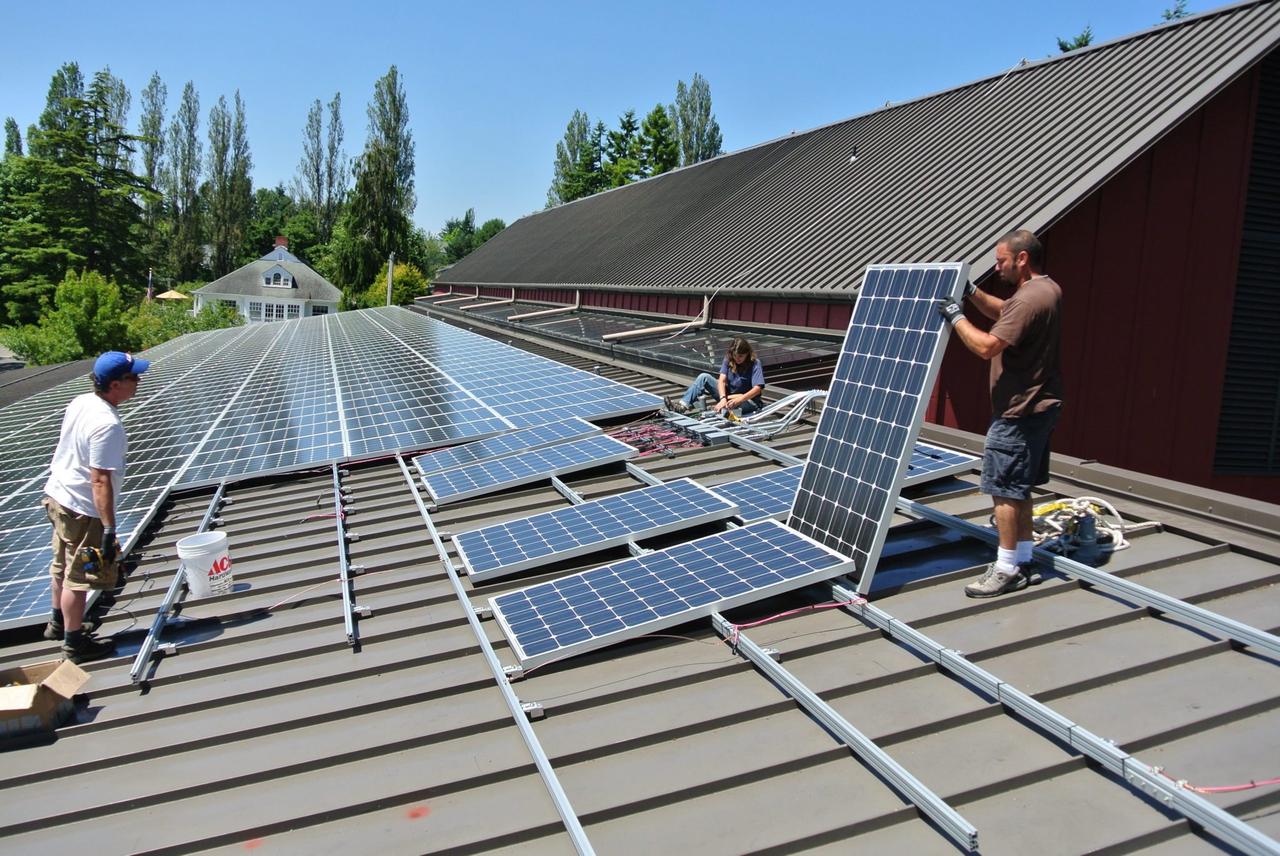

Як розмістити панелі, якщо дах складної форми?
☀️ Як розмістити панелі, якщо дах складної форми (2025)
| Виклик | Ризики | Рішення 2025 року |
|---|---|---|
| Різні кути схилів | Нерівномірна генерація, PID-перевантаження | Мікроінвертори або оптимізатори (Huawei SUN2000 – 450 W/P): кожен модуль працює окремо |
| Північні площини | Низька інсоляція | East-West-Split: схід+захід під кутом 15–20°, дає до 90 % від класичної південної орієнтації |
| Тіні від димоходів та слухових вікон | До −35 % ККД у пікові години | Дрон-аудит + 3D трасування тіні у PV*SOL; зміщення рядів на 30 см |
| Вітрове навантаження на високих ребрах | Відірвані модулі | Карбонові рейки + струбцинні «L-foot» з запасом 1,6 kN/м² |
| Черепиця/сланцева покрівля | Протікання, тріщини | Безпокрівельні кріплення ClickFit EVO з гумовою прокладкою EPDM |
🔍 Практичний приклад (Одесчина, 2024/25)
-
Об’єкт: котедж із ламаним дахом (п’ять площин, 37°-22°) у Чорноморську.
-
Система: 12 кВт, 28 панелей LONGi Hi-MO6, мікроінвертори Enphase IQ8.
-
Результат: середня річна генерація 14 300 кВт·год, лише −8 % від «ідеального» південного схилу, окупність 7 років.
💡 Поради монтажнику – 2025
-
Скан даху LIDAR-дроном → точна 3D-модель, мінус 1 день вимірювань.
-
Модуль 375–450 Вт не довший за 1 ,9 м: зручніше вписати у ламані площини.
-
Системи BallastFrame на низькому скаті < 10°: без проникнення кріплень, актуально для мембрани.
-
Кабелі H1Z2Z2-K із чорним/білим двоколором — легше вести по різних схилах без змішування полярності.
-
Моніторинг SolisCloud 3.0 для візуалізації виробітку кожної площини окремо.
✅ Висновок
Складний дах ≠ складна СЕС. Завдяки мікроінверторам, 3D-плануванню та правильним кріпленням у 2025 році можна отримати до 90-95 % потенційної генерації навіть на найхимерніших покрівлях, зберігши вигляд будинку й гарантію виробника.
