Поради щодо вибору габаритів акумуляторної шафи

☀️ Поради щодо вибору габаритів акумуляторної шафи

1. Звідки взяти стартові цифри

• Розрахуйте місткість: щонайменше 0,8 кВт·год резерву на 1 кВт встановленої СЕС. Для домашньої станції 5 кВт це ≈ 4 кВт·год.

• Перевірте паспортну висоту батарейних модулів: LiFePO₄ 51,2 В/100 А·год (≈ 5,1 кВт·год) — 220 × 440 × 600 мм (В×Ш×Г).

2. Орієнтуйтесь на стандарт 19″

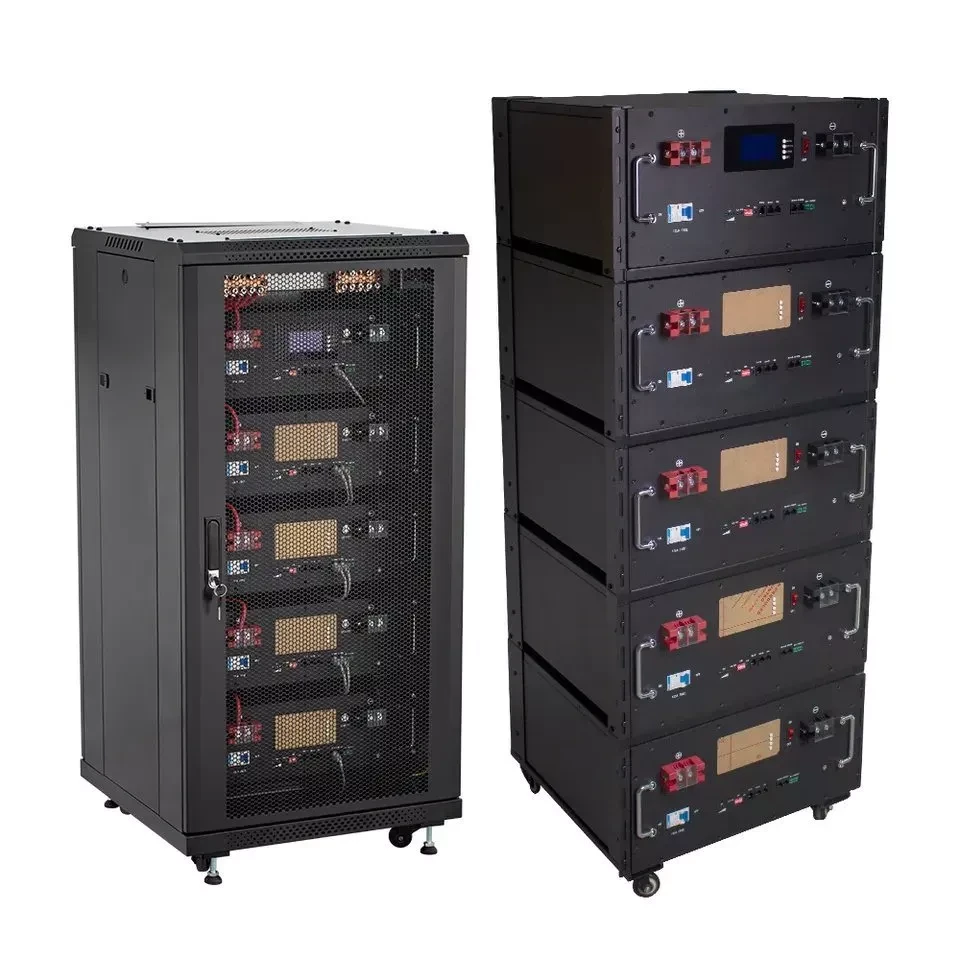

У 2025 році 80 % українських інсталяторів використовують 19-дюймові стійки: 600 × 800 × 2000 мм у базовому виконанні. У таку шафу поміщається до 8 модулів по 5 кВт·год (40 кВт·год).

3. Не забудьте про тепловідведення
Для Одеси влітку +38 °C у тіні. Розрахункова допустима температура LiFePO₄ — +55 °C. Золотое правило:

1 см² вентиляційної решітки на кожні 10 Вт тепловтрат.
При 5-модульній шафі (≈ 50 Вт втрат) потрібно мінімум 500 см² решіток або кулери 120 мм 12 В.

4. Службовий зазор
Залиште щонайменше 80 см попереду та 20 см ззаду – для безпечного сервісу та циркуляції повітря.

5. Приклад із Чорноморська (березень 2025)

• Система — СЕС 8 кВт + АКБ 15 кВт·год.

• Шафа 600 × 600 × 1400 мм (4 модулі по 3,8 кВт·год).

• Додані бокові решітки 2 × 300 см²; температура у шафі не перевищує +32 °C за +37 °C зовні.

6. Захист і кабель-менеджмент

• Кабелі 25 мм² класу H07RN-F.

• Автомат-запобіжник на лицьовій панелі, IP54.

• Вхід/вихід кабелів — гермовводи Ø 25 мм у нижній частині.

Підсумок: вибирайте шафу, що «зростає» разом із батареями, не економте на вентиляції й дотримуйтеся зазорів: це продовжить життя акумуляторів на 2–3 роки та збереже гарантію.
